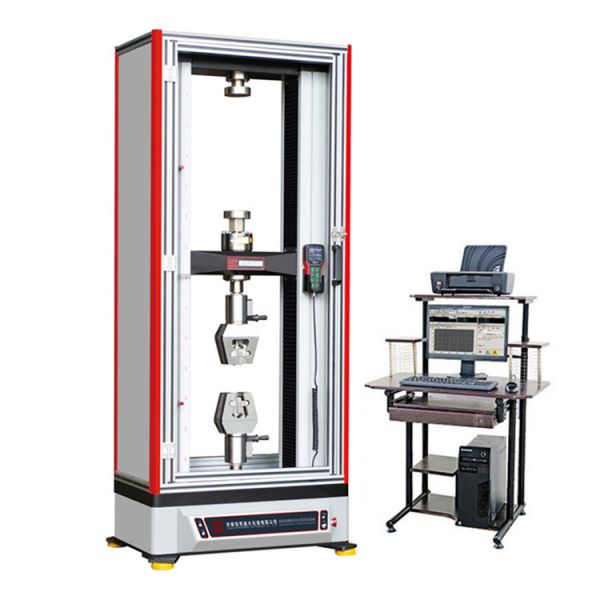

微機控制金屬材料拉力試驗機

產品分類：電子萬能試驗機

產品概述：微機控制金屬材料拉力試驗機可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。

微機控制金屬材料拉力試驗機 設備特點

? 主機特點

u 高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；

u 超大的試驗寬度，限度滿足客戶需求；

u 臺灣交流伺服電機驅動，精度高，響應快；

u 高精度傳感器，精度高，穩定性好。

u 中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；

? 控制器特點

u 力、變形的測量分辨率達到滿量程的1/300000；

u AD采樣頻率可高達300Hz；

u 基于高端工控領域的SOC高端微處理器作為系統平臺，集測量、控制于一體，功能更強大，性能更穩定；

u 采用力、變形、位移三閉環全數字控制，控制環之間自動切換，且平穩過渡?？刂扑惴ú捎孟冗M的神經元自適應PID控制算法，無需繁瑣的PID參數設置，初學者也能輕松完成專業試驗任務；

u 4路24bit A/D高數據采集通道配合先進的數字濾波技術，采集數據更加準確、穩定、可靠；

u 2路高速光電編碼器（5MHz）信號采集通道，可選用更多輸出光碼信號的測量附件；

u 采用10M以太網做為數據接口，方便擴展各種測量附件；

u 采用超大規模可編程數字集成電路設計，體積小，功耗低、發熱少，工作特性更穩定可靠。

? 軟件特點：

試驗機軟件為各種材料或行業測試提供簡潔直觀的操作界面、可用戶編程的強大交互能力、完善的分析與報告功能以及內置大量的標準測試方法。即能夠滿足質量控制所需的簡單、易用、高效的要求，又能夠滿足科研院所深入研究材料性能所需的個性化試驗要求。

微機控制金屬材料拉力試驗機 主機標準配置

配置名稱	配置型號或說明	數量
主機	臺式主機	一臺
交流伺服電機	臺灣東元	一臺
交流伺服驅動器	臺灣東元	一套
滾珠絲杠	臺灣ABBA	一套
控制器	HST DTC-350 (基于高端SOC微處理器，全數字閉環電氣系統)	一套
負荷傳感器	廣測	一臺
中文版試驗軟件	TestPilot_MAXTEST	一套
負荷傳感器	50KN	一支
拉伸夾具	X204	一套
壓縮夾具	YS204	一付
計算機	聯想主流配置	一臺
打印機	HPA4彩色噴墨打印機	一臺

微機控制金屬材料拉力試驗機 技術指標

型號	WDW-50D
試驗力	50kN
試驗機級別	1級
試驗力測量范圍	2%～100%FS
試驗力示值相對誤差	±1%以內
試驗力分辨力	1/300000FS
橫梁位移示值相對誤差	±0.5%以內
位移分辨力	0.001mm
橫梁速度調節范圍	0.001～500 mm/min
橫梁速度相對誤差	≤設定值的±1%
有效試驗寬度	500mm
有效拉伸空間	700mm(標準機型，可按需求定制)
電源	220V±10%；1KW
